PP是一種半結(jié)晶性材料，為無毒、無臭、無味的乳白色高結(jié)晶的聚合物，密度只有0. 90--"0. 91g/rm，是目前所有塑料中最輕的品種之一。它對水特別穩(wěn)定，在水中的吸水率僅為0. O1%，分子量約8萬一15萬。成型性好，但因收縮率大(為1%~2.5%）.厚壁制品易凹陷，對一些尺寸精度較高零件，還難于達到要求，制品表面光澤好，易于著色。

PP的強度隨著乙烯含量的增加而增大。PP的維卡軟化溫度為150℃。由于結(jié)晶度較高，這種材料的表面剛度和抗劃痕特性很好。PP不存在環(huán)境應(yīng)力開裂問題。通常，采用加入玻璃纖維、金屬添加劑或熱塑橡膠的方法對PP進行改性。

PP的流動率MFR范圍在1~40。低MFR的PP材料抗沖擊特性較好但延展強度較低。對于相同MFR的材料，共聚物型的強度比均聚物型的要高。 由于結(jié)晶，PP的收縮率相當(dāng)高，一般為1.8~2.5%。并且收縮率的方向均勻性比PE-HD等材料要好得多。加入30%的玻璃添加劑可以使收縮率降到0.7%。

均聚物型和共聚物型的PP材料都具有優(yōu)良的抗吸濕性、抗酸堿腐蝕性、抗溶解性。然而，它對芳香烴溶劑、氯化烴溶劑等沒有抵抗力。PP也不象PE那樣在高溫下仍具有抗氧化性。

成型特征

1.結(jié)晶料，吸濕性小，易發(fā)生融體破裂，長期與熱金屬接觸易分解。

2.注塑加工中流動性好，但收縮范圍及收縮值大，易發(fā)生縮孔，凹痕，變形。

3.冷卻速度快，澆注系統(tǒng)及冷卻系統(tǒng)應(yīng)緩慢散熱，并注意控制成型溫度.料溫低溫高壓時容易取向，模具溫度低于50度時，塑件不光滑，易產(chǎn)生熔接不良，流痕，90度以上易發(fā)生翹曲變形。

4.塑料壁厚須均勻，避免缺膠，尖角，以防應(yīng)力集中。

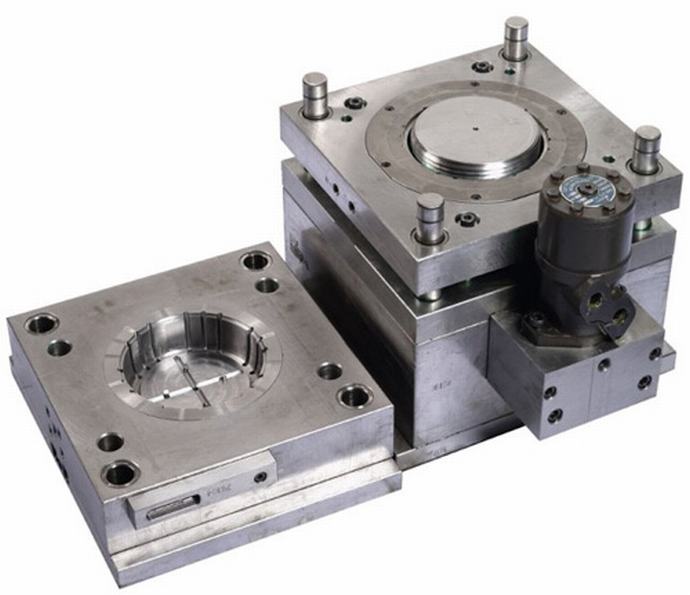

5.PP材料有很好的韌性，在塑膠模具制造中，開放面可做一定的強脫，這點在瓶蓋上應(yīng)用得特別多，同時絞牙產(chǎn)品也多用PP材料。

制品用途

PP樹脂用在注塑制品中的比例可占一半左右，其中日用品以普通PP為原料，汽車配件以增強或增韌PP為原料，而其它用途則以高沖擊強度和低脆化溫度的共聚聚丙烯PPC原料為主。

汽車：PP越來越成為汽車配件的主導(dǎo)材料，成為第一大汽車用塑料品種。增韌PP用于保險杠和輪殼罩等，增強PP則用于儀表盤、方向盤、手柄、容器、蓄電池殼等。

日用品：普通PP常用于注塑衣架、椅子、凳子、桶、盆、玩具、文具、辦公用品、家具、鉸鏈、周轉(zhuǎn)箱等。

電器：改性PP用于洗衣機桶、電視機外殼、電風(fēng)扇葉、電冰箱內(nèi)襯、小家電外殼等。

任何原料都有收縮率的問題，收縮原因來自熱脹冷縮與結(jié)晶形成時產(chǎn)生內(nèi)應(yīng)力所造成。一般而言熱脹冷縮較易克服，可在注塑加工上以延長冷卻時間，持續(xù)保壓即可做好，結(jié)晶原料較非結(jié)晶往往有更大的收縮差異，以PP而言約在千分之十六，但ABS僅千分之四左右，差異很大這部份要在模具上克服，或者往往添加減少收縮率的添加劑克服，壓出平板也常添加LDPE去改善頸縮的問題。
